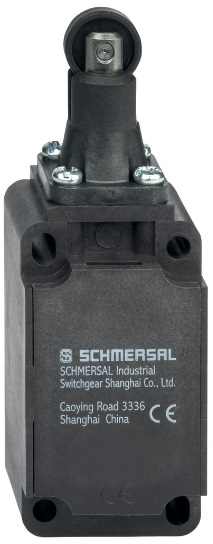

Positionsschalter TR336-11Z-M20

-    1 Leitungseinführung M 20 x 1.5
-    Bauform nach EN 50041
-    Kunststoffgehäuse
-    schutzisoliert
-    weitgehend öl- und benzinbeständig
-    große Auswahl an Betätigungselementen
-    Betätigungselemente um 4 x 90° umsetzbar

Allgemeine Daten
- Gehäusebauform: Normbauform
- Antriebsform gemäß EN 50041: C
- Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkt
- Bruttogewicht: 129 g

Allgemeine Daten - Eigenschaften
- Sicherheitsfunktionen: Ja
- Anzahl der Hilfskontakte: 1
- Anzahl der Sicherheitskontakte: 1

Sicherheitsbetrachtung
- Vorschriften:
  BG-GS-ET-15
  EN ISO 13849-1
  EN IEC 60947-5-1
  Gebrauchsdauer: 20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge
- B10D Öffner (NC): 20.000.000 Schaltspiele

Mechanische Daten
- Betätigungselement: Rollendruckbolzen
- Mechanische Lebensdauer, minimum: 30.000.000 Schaltspiele
- Betätigungskraft, minimum: 17 N
- Betätigungsgeschwindigkeit, maximum: 0,5 m/s
- Hinweis (Betätigungsgeschwindigkeit): Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30°
- Hinweis (Umschaltzeit): Umschaltzeiten entsprechend der Betätigungsgeschwindigkeit

Mechanische Daten - Anschlusstechnik
- Anschlussart: Schraubanschluss M20 x 1.5
- Anschlussquerschnitt, minimum: 0,75 mm²
- Anschlussquerschnitt, maximum: 2,5 mm²
- Hinweis: Alle Angaben einschließlich Aderendhülsen.

Mechanische Daten - Abmessungen
- Länge des Sensors: 38 mm
- Breite des Sensors: 40,5 mm
- Höhe des Sensors: 116,5 mm

Umgebungsbedingungen
- Schutzart: IP65 / IP67
- Umgebungstemperatur: -30 ... +80 °C

Umgebungsbedingungen - Isolationskennwerte
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 6 kV

Elektrische Daten
- Thermischer Dauerstrom: 10 A
- Bedingter Bemessungskurzschlussstrom: 1.000 A
- Spannung, Gebrauchskategorie AC-15: 230 VAC
- Strom, Gebrauchskategorie AC-15: 4 A
- Spannung, Gebrauchskategorie DC-13: 24 VDC
- Strom, Gebrauchskategorie DC-13: 4 A
- Schaltelement: Schließer (NO), Öffner (NC)
- Schaltprinzip: Schleichschaltung
- Prelldauer, maximum: 2 ms
- Maximale Schalthäufigkeit: 5.000 /h
- Werkstoff der Kontakte, elektrisch: Silber
