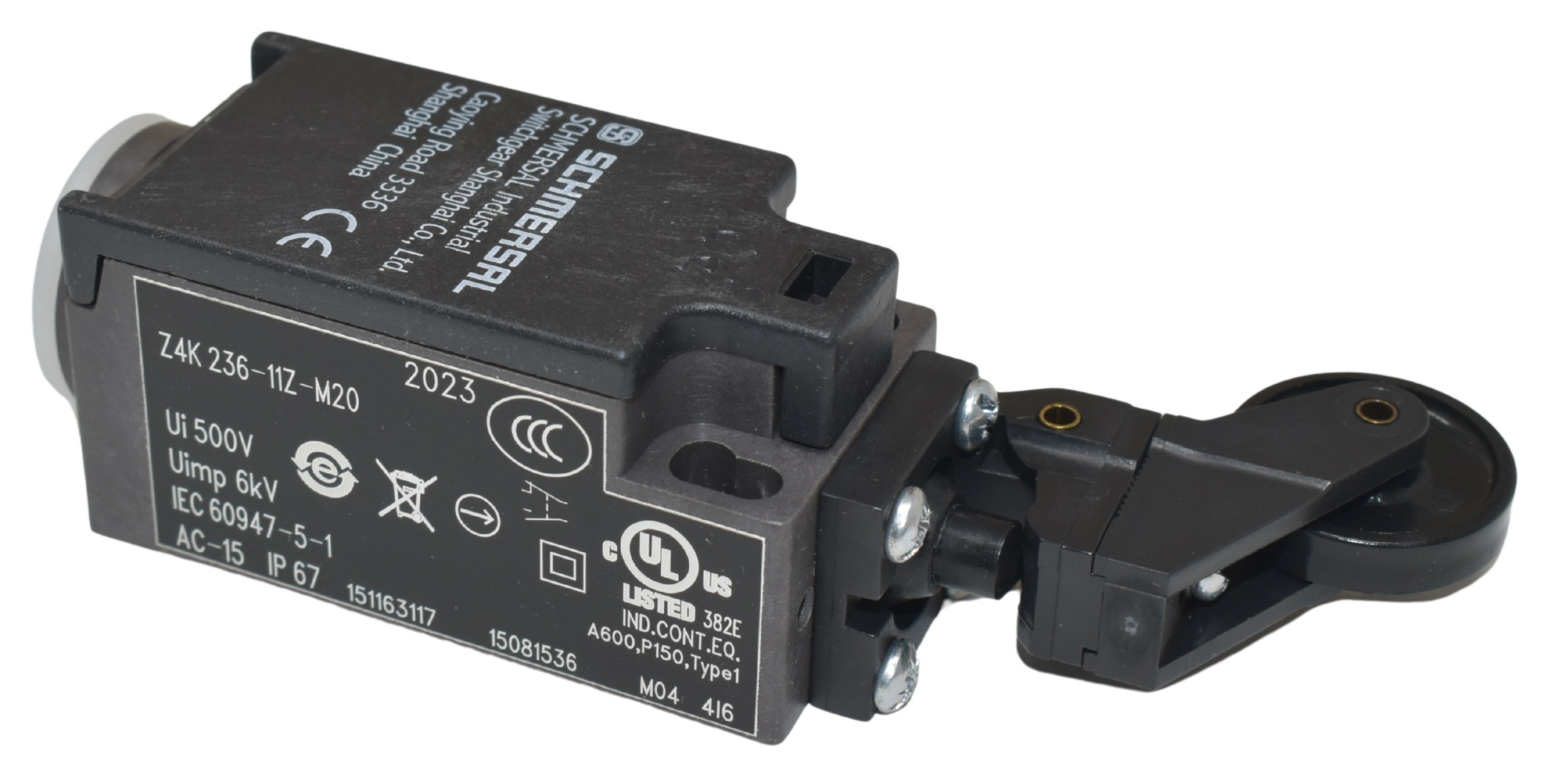

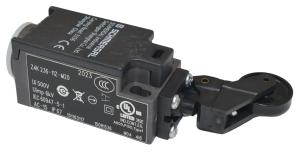

Positionsschalter Z4K 236-11Z-M20

- Sprungschaltung mit konstanter Kontaktkraft bis zum Schaltpunkt
- 1 Leitungseinführung M 20 x 1.5
- Kunststoffgehäuse
- weitgehend öl- und benzinbeständig
- große Auswahl an Betätigungselementen
- 30 mm x 58,5 mm x 30 mm
- schutzisoliert
- Befestigungsmaße nach EN 50047
- Betätigungselemente um 4 x 90° umsetzbar
- Betätigung parallel zum Schalter von unten, daher nur für schmale Gehäuse geeignet.

Allgemeine Daten - Eigenschaften
- Sicherheitsfunktionen: Ja
- Anzahl der Hilfskontakte: 1
- Anzahl der Sicherheitskontakte: 1

Sicherheitsbetrachtung
- Vorschriften: EN ISO 13849-1
- Gebrauchsdauer: 20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge
- B10D Öffner (NC): 20.000.000 Schaltspiele

Mechanische Daten
- Betätigungselement: Winkelhebel
- Mechanische Lebensdauer, minimum: 20.000.000 Schaltspiele
- Betätigungskraft, minimum: 6 N
- Zwangsöffnungskraft, minimum: 16 N
- Betätigungsgeschwindigkeit, minimum: 44 mm/min
- Betätigungsgeschwindigkeit, maximum: 1 m/s
- Hinweis (Betätigungsgeschwindigkeit): Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30°

Mechanische Daten - Anschlusstechnik
- Anschlussart: Schraubanschluss M20 x 1.5
- Anschlussquerschnitt, minimum: 0,75 mm²
- Anschlussquerschnitt, maximum: 2,5 mm²
- Hinweis: Alle Angaben einschließlich Aderendhülsen.

Mechanische Daten - Abmessungen
- Länge des Sensors: 30 mm
- Breite des Sensors: 42 mm
- Höhe des Sensors: 105 mm

Umgebungsbedingungen
- Schutzart: IP65 / IP67
- Umgebungstemperatur: -30 ... +80 °C

Umgebungsbedingungen - Isolationskennwerte
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 6 kV

Elektrische Daten
- Thermischer Dauerstrom: 10 A
- Bedingter Bemessungskurzschlussstrom: 1.000 A
- Spannung, Gebrauchskategorie AC-15: 230 VAC
- Strom, Gebrauchskategorie AC-15: 4 A
- Spannung, Gebrauchskategorie DC-13: 24 VDC
- Strom, Gebrauchskategorie DC-13: 1 A
- Schaltelement: Schließer (NO), Öffner (NC)
- Schaltprinzip: Sprungschaltung
- Prelldauer, maximum: 3 ms
- Maximale Schalthäufigkeit: 5.000 /h
- Umschaltzeit, maximum: 5,5 ms
- Werkstoff der Kontakte, elektrisch: Silber
